內容提要：
旋進旋渦流量計是采用微處理設計，具有流量范圍寬、安裝使用方便、功能強、操作維修簡單等優點，是一種新型氣體流量儀表。……
本文關鍵字：旋進旋渦流量計
旋進旋渦流量計是采用微處理設計，具有流量范圍寬、安裝使用方便、功能強、操作維修簡單等優點，是一種新型氣體流量儀表。

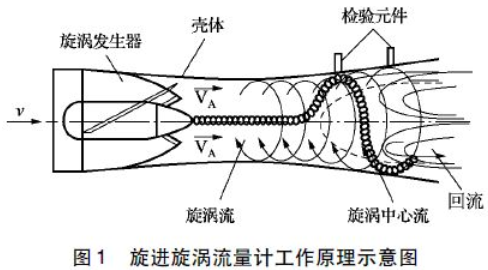

旋進旋渦流量計的工作原理：流量計的流量傳感器的流通剖面類似于文丘里管的型線。在入口側安放一組螺旋形導流葉片，當流體進入流量傳感器時，導流葉片迫使流體產生劇烈的旋渦流。當流體進入到擴散段時，旋渦流受回流的作用開始作二次旋轉，形成陀螺式的渦流進動現象，該進動頻率與流量大小成正比，不受流體物理性質和密度的影響，檢測元件測得流體二次旋轉進動頻率能在較寬的流量范圍內獲得較好的線性度。信號經前置放大器放大、濾波、整形轉換為與流速成正比的脈沖信號，然后再與壓力、溫度等檢測信號一起被送往微處理器進行積算處理，然后在液晶顯示屏上顯示測量結果。
